甘草次酸為五環(huán)三萜類化合物，是豆科植 物甘草主要有效成分甘草酸水解后的活性產(chǎn)物，具 有抗炎、抗氧化、抗腫瘤、抗菌、抗病毒等多種作用。但其生物利用度低，從而限制了臨床應(yīng)用。

1 材料

ABS210S 電 子 天 平 ( 德 國(guó) Sartorius 公 司) ; DF-101S 集熱式恒溫加熱磁力攪拌器 ( 鞏義市予華 儀器有限責(zé)任公司) ; T10BS25 均質(zhì)機(jī) ( 德國(guó) IKA 公司) ; 其林貝爾QL-861 渦旋儀 ( 海門(mén)市其林貝爾儀器制造 有限公司) ; TDL-40B 離心機(jī) ( 上海安亭科學(xué)儀器 廠) ; FD-1C 冷凍干燥機(jī) ( 北京德天佑儀器有限公 司) ; Phenix 生物倒置顯微鏡 ( 鳳凰光學(xué)集團(tuán)有限 公司) ; Agilent 1260 Series 高效液相色譜儀 ( 美國(guó) 安捷倫公司) ; CM1850 冷 凍 切 片 機(jī) ( 德 國(guó) Leica公司) ; JSM-7500F 掃描電子顯微鏡 ( 日本電子株 式會(huì)社) ; RCZ-8 M 溶出儀 ( 天大天發(fā)科技有限公 司) 。 甘草次酸對(duì)照品 ( 含 有 量 98%， 批 號(hào) JZ2015082403，南京景竹生物科技有限公司) 。聚 乙烯醇 ( 批號(hào) G1509033，上海阿拉丁試劑公司) ; 二 氯 甲 烷、二氧六環(huán)為色譜純 ( 美 國(guó) Fisher 公司) 。

2 方法與結(jié)果

2. 1 球晶制備

稱取適量甘草次酸溶于二氯甲烷、 二氧 六 環(huán) 混 合 液 ( 3 ∶ 2) 中，作 為 有 機(jī) 相，取 2 mL，在剪切條件下加到 20 mL 1%PVA 溶液中， 持續(xù)剪切 1 min 得初乳。初乳倒入 80 mL 1%PVA 溶液中，10 ℃下磁力攪拌 3 h 固化，所得混懸液按 照離心速度由小到大進(jìn)行梯度離心，收集不同粒 徑，冷凍干燥，即得。

2. 2 球晶粒徑與形態(tài)表征

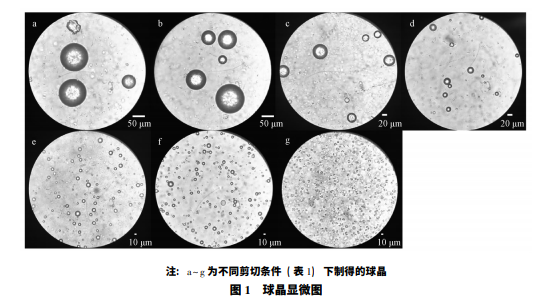

在不同剪切條件下制 備球晶，于顯微鏡下觀察所得產(chǎn)物粒徑及形狀，結(jié) 果見(jiàn)表 1、圖 1。由此可知，通過(guò)控制工藝條件可 制得粒徑 5 ～ 100 μm 之間的球晶，剪切速率較低 時(shí)，生成部分不規(guī)則形狀結(jié)晶; 剪切速率過(guò)高 ( ＞10 000 r/min) 時(shí)可得到初乳，但在固化過(guò)程 中乳 滴 破 裂，未能聚集成球晶，而 是 得 到 簇 狀 結(jié)晶。

2. 3 固化成形過(guò)程觀察

采用顯微鏡對(duì)單個(gè)液滴 形成初期及固化期進(jìn)行實(shí)時(shí)拍攝，觀察液滴形態(tài)隨 有機(jī)溶劑擴(kuò)散的動(dòng)態(tài)變化過(guò)程，以及固化過(guò)程中藥 物結(jié)晶析出的動(dòng)態(tài)變化。取一定量 1% PVA 溶液 置于載玻片上，顯微鏡 ( 100 倍) 下調(diào)節(jié)視野，微 量吸移管吸取適量 “2. 1”項(xiàng)下含藥有機(jī)相溶液， 注入上述 PVA 溶液中，實(shí)時(shí)觀察并拍攝記錄。

3 討論

含甘草次酸液滴在固化成球晶的過(guò)程中，初期 乳滴粒徑較大，比表面積小，乳滴中有機(jī)相擴(kuò)散速 度慢，外層結(jié)晶因聚集時(shí)間長(zhǎng)而緊實(shí); 隨著乳滴收 縮，粒徑變小，比表面積變大，有機(jī)相擴(kuò)散速度 快，內(nèi)部結(jié)晶因聚集時(shí)間短而疏松。最終，得到外 部緊實(shí)、內(nèi)部疏松多孔結(jié)構(gòu)的球晶。

免責(zé)聲明：文章僅供學(xué)習(xí)和交流，如涉及作品版權(quán)問(wèn)題需要我方刪除，請(qǐng)聯(lián)系我們，我們會(huì)在第一時(shí)間進(jìn)行處理。
